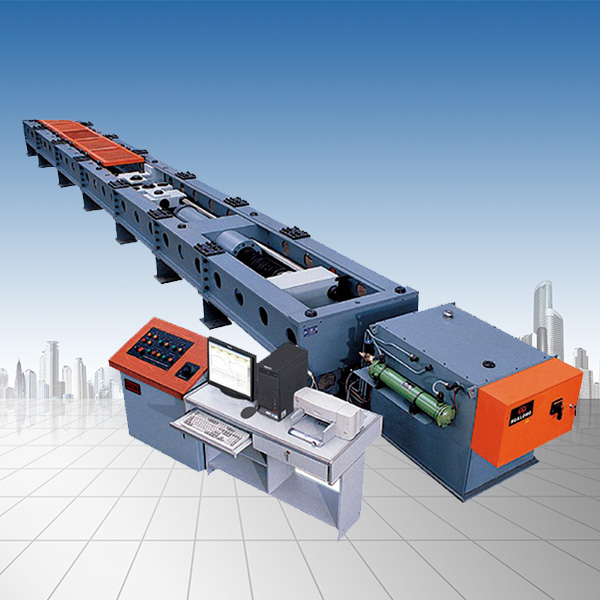

如圖所示產品為濟南恒思盛大儀器有限公司生產的WAL微機控制臥式拉力試驗機,以下則是我們為您介紹的WAL微機控制臥式拉力試驗機的詳細相關情況。
一、用途及特點
WAL微機控制臥式拉力試驗機滿足了長試樣、全尺寸試樣的拉力試驗,該產品主要用于各種金屬構件、鋼索、鏈條、錨鏈、吊裝帶、電纜、分離盤等的拉伸性能試驗。
WAL微機控制臥式拉力試驗機部分采用鋼板焊接框架結構、分段移動橫梁調整試驗空間、單出桿雙作用活塞缸施加試驗力、伺服控制試驗過程,負荷傳感器測力、微機顯示試驗力及試驗曲線。
二、主要技術參數
名稱 |
WAL微機控制臥式拉力試驗機 |
型號 |
WAL-600、1000、2000、3000 |
試驗力(kN) |
600、1000、2000、3000 |
試驗力測量范圍 |
4%~100%FS |
試驗力測量精度 |
±1% |
位移示值誤差 |
±1% |
應力控制速度 |
1-45Mpa/s |
恒應力控制精度 |
±1% |
拉伸距離(不含活塞行程) |
0--10000mm,可根據用戶要就制做。 |
油缸行程 |
500mm(可根據用戶要求制做) |
試樣夾緊方式 |
標配為插銷方式,也可根據需要采用液壓夾緊 |
試驗機有效空間 |
寬度750mm,可根據用戶要就制做。 |
控制試驗方式 |
微機伺服自動控制,也可手閥控制 |
拉伸空間調節方式和間隔 |
手推拉式或電動式調節;調節間距500mm; |
移動橫梁固定方式 |
手動插銷固定或液壓自動插銷固定 |
計算機配置 |
聯想品牌計算機 |
打印機配置 |
惠普A4幅面彩色噴墨打印機 |
軟件配置 |
中英文WINDOWSXP平臺下的試驗軟件1套 |
電源電壓 |
常規電壓220V/380V, 也可根據使用地國家的標準電壓配置。 |
三、產品功能
(1)控制單元:控制系統是的計算機軟硬件技術,結合的半導體技術,在測力、測位移、測變形、速度控制方面可靠、先進、易操作、靈活。
(2)微機系統:采用聯想品牌微機作為主機,完成整機試驗的設定、數據采集、運算處理、顯示打印試驗結果等功能;配有試驗機專用KQL-PowerTest2001中文版和英文版智能化測試軟件包,可根據國家標準、國際標準或用戶提供的標準測量判斷各種材料試驗的各種性能參數,并對數據進行統計和處理;然后輸出各種要求格式的試驗報告和試驗曲線。
(3)安全保護:WAL微機控制臥式拉力試驗機設備配有機械限位保護、過載自動停機保護、過電流及漏電自動斷電保護、應急開關等保護功能。
(4)安全防護:在試驗區域內裝有網狀型安全防護網,防護網可輕松推拉和打開,方便安全可靠。
四、產品的優勢
(1)WAL微機控制臥式拉力試驗機采用手自一體控制操作模式,既可以計算機自動控制操作,也可以手動操作,大大的提高了工作效率,減輕了操作員的勞動強度;
(2)采用輪幅式負荷傳感器,精度高,性能穩定;
(3)意大利進口油泵機組,噪音低,油路穩定無沖擊;
(4)液壓密封采用雙密封結構,有效防止漏油、滲油;
(5)與活塞頭連接的施力橫梁裝有移動小車,減少了各種機械摩擦。
備注:以上參數僅供參考,詳細參數請以真實設備為主!
